Эволюция чугуна от коррозии серых сплавов к защищенному ВЧШГ
Cодержание статьи
Каждый, кто хоть раз присутствовал при раскопках старых советских водопроводов, видел эту печальную картину. Внутри стальных или старых чугунных магистралей остается едва ли треть от изначального пропускного сечения. Остальное пространство плотно забито ржавчиной, минеральными отложениями и густой биопленкой. Шероховатость стенок со временем только растет, а пропускная способность падает катастрофически.

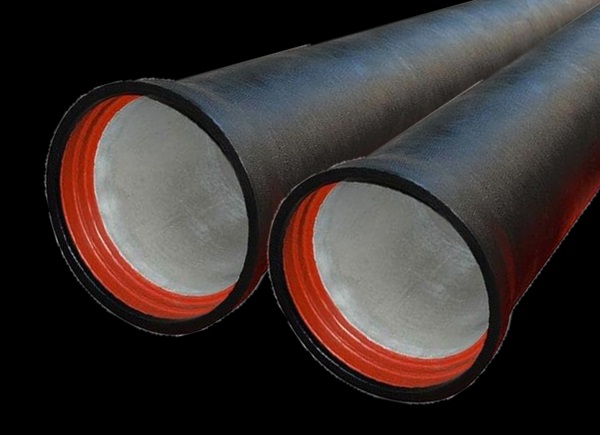

Серый чугун отлично служил своим целям, пока на смену ему не пришла модифицированная структура с графитовыми включениями. Если магистрали прошлых поколений страдали от сужения диаметра из-за жестких оксидных наростов, то современные чугунные трубы из сплава ВЧШГ, оснащенные заводской изоляцией, сохраняют идеальную внутреннюю гладкость десятилетиями.
Секрет кроется не столько в самом металле, хотя сферический графит дает материалу колоссальную прочность на изгиб и устойчивость к гидроударам. Настоящая магия происходит на границе сред благодаря грамотному подходу к защитным барьерам. Разберем детально химию и физику покрытий, которые делают этот трубный прокат практически вечным.
Химия процесса внутри трубы — как работает цементно-песчаное покрытие
Многие проектировщики ошибочно считают цементно-песчаное покрытие (ЦПП) обычной механической преградой между водой и металлической стенкой. На деле это сложнейший физико-химический щит. Когда по водопроводу начинает течь вода, сразу запускается процесс гидратации цемента. Капиллярная влага проникает в микропоры изоляционного слоя, где вступает в активную реакцию с компонентами сухой смеси. В результате образуется гидроксид кальция — Ca(OH)2.
Эта химическая реакция моментально повышает щелочной баланс прямо на границе контакта жидкости и металла. Водородный показатель подскакивает до уровня pH 12–13. В агрессивно-щелочной среде коррозия чугуна физически невозможна. Происходит полная пассивация металла, электрохимические процессы разрушения останавливаются на атомном уровне.
Самое интересное кроется в эффекте «самозалечивания». Если при жесткой транспортировке или небрежной укладке на слое ЦПП появились микротрещины, они не приведут к аварии и течи. Вода взаимодействует со свободными частицами цемента, кристаллы карбоната кальция стремительно набухают и буквально запечатывают повреждения изнутри. Трасса сама лечит свои раны без участия ремонтных бригад.
Не стоит забывать и про гидравлическое сопротивление сети. Коэффициент Хейзена-Вильямса для труб с ЦПП стабильно держится на отметке 140. Внутренняя поверхность покрывается тончайшим гелеобразным слоем, по которому вода скользит практически без трения. Зарастание внутреннего сечения исключено полностью, гидравлические характеристики сети не ухудшаются даже спустя полвека.
Внешний барьер магистрали — зачем высокопрочному чугуну цинк и битум
Снаружи трубе угрожают совсем другие враги. Агрессивные грунты, сульфатредуцирующие бактерии в заболоченных почвах и блуждающие токи от пролегающих рядом трамвайных путей или мощных силовых кабелей. Чтобы металл не превратился в решето от точечной питтинговой коррозии, производители наносят двойной панцирь — металлическое цинкование плюс плотный битумный лак.
Почему инженеры остановились именно на цинке? Здесь безупречно работает классическая гальваническая пара. Цинк обладает гораздо меньшим электрохимическим потенциалом по сравнению с железом в составе чугуна. При случайном повреждении битумной пленки и контакте с влажным грунтом цинк начинает активно отдавать свои электроны, спасая основной металл от разрушения. Он выступает в роли жертвенного анода.
Стандартная плотность защитного покрытия варьируется от 130 до 200 граммов на квадратный метр. Этого внушительного запаса прочности хватает на весь срок службы трубопровода. Продукты растворения цинка (нерастворимые соли) плотно кольматируют поры окружающего грунта, создавая дополнительный водонепроницаемый экран вокруг трубы. Битумный лак при этом выступает не только как надежная гидроизоляция, но и сильно замедляет процесс расхода самого цинка. Этот тандем настолько надежен, что при прокладке ВЧШГ отпадает всякая необходимость обустраивать дорогостоящую катодную защиту. Металл спокойно лежит в земле десятилетиями.
Полиуретан и эпоксидные смолы для экстремальных сред
Обычная питьевая вода или стандартная бытовая канализация — это почти тепличные условия для трубы. В крупной промышленности трубопроводам приходится перекачивать высокоагрессивные жидкости, кислотные стоки металлургических заводов, солевые растворы и плотные абразивные пульпы. Здесь стандартный цемент быстро сдается.
Для самых жестких сценариев применяют специализированные виды внутренней изоляции. Полиуретан отлично держит абразивный износ, когда по магистрали вместе с жидкостью несутся тонны песка, гравия или шлака. Полиуретан пружинит и не дает твердым фракциям выцарапывать металл. Эпоксидное покрытие спасает от жесткой химии. Водородный показатель таких сред может прыгать от экстремально кислотных (pH 1) до сверхщелочных (pH 14) значений. Эпоксидная смола создает абсолютно инертный гладкий барьер.
Для наглядности инженеры-проектировщики часто опираются на матрицу подбора изоляции:
- Питьевая и хозяйственная вода — используется цементно-песчаное покрытие (ЦПП). Обеспечивает пассивацию металла и эффект «самозалечивания» микротрещин.
- Бытовая канализация — применяется глиноземистый (сульфатостойкий) цемент. Надежно блокирует разрушительное воздействие выделений сероводорода.
- Промышленные стоки и сильные кислоты — покрываются двухкомпонентной эпоксидной смолой. Гарантирует абсолютную инертность к агрессивной химии при любых значениях pH.
- Среды с высоким содержанием песка и пульпы — защищаются полиуретановым покрытием. Показывает максимальную стойкость к мощному абразивному истиранию.
Такая вариативность делает трубы ВЧШГ настоящим универсальным солдатом в руках строителей. Нужно лишь правильно оценить состав перекачиваемой жидкости еще на этапе разработки проектной документации.
Экономическая целесообразность LCC и отказ от станций ЭХЗ
Закупщики часто смотрят только на стартовый прайс в коммерческом предложении, напрочь забывая про стоимость жизненного цикла объекта (LCC — Life Cycle Cost). Сметная цена самой трубы — это лишь верхушка айсберга. Настоящие траты бюджета начинаются спустя десять лет, когда насосные станции пытаются с огромным усилием продавить воду сквозь заросшие ржавчиной магистрали из дешевых материалов.
Энергозатраты на перекачку жидкостей по трубам с гладким цементно-песчаным покрытием в разы ниже. Насосы работают в штатном режиме без перегрузок, счета за электричество падают. Добавляем сюда полностью безаварийную эксплуатацию. Внезапные прорывы, ночные раскопки асфальта, штрафы от экологов за залитые улицы — эти гигантские статьи расходов просто исчезают из бюджета водоканала.
Внешняя изоляция из металлического цинка избавляет подрядчика от необходимости проектировать, монтировать и затем годами обслуживать станции электрохимической защиты (ЭХЗ). Нет нужды тянуть силовые кабели, регулярно нанимать обходчиков, проверять состояние анодных заземлителей.
Трасса лежит в грунте и работает сама по себе, не требуя никакого внимания. Более высокая начальная стоимость высокопрочного чугуна с качественными заводскими покрытиями окупается уже в первые пять-семь лет работы. А следующие три-четыре поколения людей получают надежную подземную сеть, которая перешагнет столетний рубеж без единой аварии.
