Паровые вентили: особенности выбора запорных клапанов для паропроводов

Выбор запорной арматуры для паропроводов — это важная задача, требующая особого внимания. Правильный выбор клапанов обеспечивает безопасность, герметичность и долговечность трубопроводных систем, которые транспортируют пар под высоким давлением и при экстремальных температурах. Инженеры и специалисты сталкиваются с различными проблемами, такими как коррозия, гидроудары и износ уплотнительных элементов.

В этой статье мы рассмотрим ключевые аспекты, касающиеся выбора паровых клапанов. Мы обсудим классификацию, критерии выбора, материалы, монтаж и обслуживание этих устройств. Цель нашего руководства — помочь вам принять обоснованное техническое решение и избежать критических ошибок при комплектации паропроводов.

1. Назначение и область применения паровых запорных вентилей

Паровые запорные вентили играют ключевую роль в паропроводных системах. Они обеспечивают надежное управление потоками пара, что критически важно для эффективной работы различных промышленных процессов. Эти устройства используются в энергетике, котельных, тепловых пунктах, а также в нефтехимической и пищевой промышленности.

Основное назначение паровых клапанов заключается в обеспечении безопасного и эффективного контроля за подачей пара. Они позволяют:

• Полностью перекрывать поток пара, что важно для проведения ремонтных работ.
• Регулировать подачу теплоносителя, что позволяет оптимизировать энергозатраты.
• Отсекать аварийные участки, что способствует повышению безопасности на производстве.

Важно понимать, что паровые вентили отличаются от регулирующих клапанов. Первые предназначены для полного закрытия или открытия потока, тогда как вторые контролируют его величину. Это различие особенно важно при работе с насыщенным и перегретым паром.

1. На входе и выходе теплообменников.
2. Перед редукционными клапанами.
3. На байпасных линиях.
4. В дренажных системах.

Понимание назначения и области применения паровых запорных вентилей формирует базовое знание, необходимое для дальнейшего изучения их классификации и критериев выбора. Это знание помогает специалистам принимать обоснованные решения при проектировании и эксплуатации арматуры для паропроводов.

2. Классификация паровых запорных клапанов

Паровые запорные клапаны можно классифицировать по различным критериям, что помогает выбрать наиболее подходящий вариант для конкретных условий. В этой части статьи мы рассмотрим три основных типа клапанов: сальниковые, сильфонные и шиберные задвижки.

Клапаны запорные сальниковые

Сальниковые клапаны являются традиционным и наиболее распространённым типом запорной арматуры. Их конструкция включает сальник, который обеспечивает герметичность при закрытии. Преимущества таких клапанов заключаются в их ремонтопригодности и относительно невысокой стоимости.

Однако, сальниковые клапаны имеют и недостатки. Необходимость периодической подтяжки и замены сальниковой набивки может привести к риску протечек. Поэтому их использование требует регулярного контроля состояния.

Клапаны запорные сильфонные

Сильфонные вентили представляют собой современное решение с герметичным уплотнением штока. Металлический сильфон исключает утечки в атмосферу, что делает их особенно подходящими для критических условий эксплуатации, таких как на атомных электростанциях и в химических производствах.

Сильфоны обычно изготавливаются из нержавеющей стали, что обеспечивает долговечность и надежность. Ресурс циклов таких клапанов значительно выше, чем у сальниковых, что делает их более экономически выгодными в долгосрочной перспективе.

Шиберные задвижки для пара

Шиберные задвижки используются как альтернатива клапанам для паропроводов больших диаметров. Их конструкция может быть с выдвижным и невыдвижным штоком, а также включает клиновые и параллельные шиберы.

Однако стоит отметить, что шиберные задвижки имеют ограничения по использованию на паропроводах с частыми циклами открытия-закрытия. Это связано с тем, что они менее эффективны в таких условиях по сравнению с другими типами клапанов.

В заключение, классификация паровых запорных клапанов помогает понять, какой тип лучше всего подходит для вашей системы. Каждый из рассмотренных типов имеет свои особенности, которые стоит учитывать при выборе.

3. Ключевые параметры при выборе паровых вентилей

При выборе паровых вентилей необходимо учитывать несколько ключевых параметров, которые напрямую влияют на их эффективность и безопасность. Эти параметры помогут обеспечить надежную работу запорной арматуры в различных условиях эксплуатации.

Рабочее давление и температура

Первым важным параметром является рабочее давление пара и температура пара. Эти факторы определяют выбор номинального давления PN и материала корпуса клапана. Например, для работы при температуре до 200°C подойдут углеродистые стали, а для более высоких температур, до 560°C, рекомендуется использовать легированные стали.

Согласно ГОСТ 356-80, следует учитывать три типа давления:

• Условное давление (PN) – максимальное давление, при котором клапан может работать.
• Рабочее давление – давление, при котором клапан будет функционировать в нормальных условиях.
• Пробное давление – давление, при котором клапан проверяется на герметичность.

Требования к герметичности

Вторым критически важным аспектом является герметичность клапанов. Она определяется по классам герметичности, установленным в ГОСТ. Классы варьируются от A до D, где A – наивысший уровень герметичности. Важно также учитывать методы испытаний и допустимые нормы протечек для пара.

Износ уплотнительных колец может существенно повлиять на класс герметичности, поэтому регулярные проверки и замены являются необходимыми для поддержания надежности работы клапанов.

Пропускная способность

Третий параметр – это пропускная способность вентилей, которая рассчитывается по формуле Kv/Kvs. Она зависит от диаметра условного прохода DN и расхода пара. Важно учитывать, что скорость потока может повлиять на эрозионный износ и шумовые характеристики.

Для оптимального выбора DN с запасом по пропускной способности, рекомендуется следующее:

• Оцените средний расход пара в системе.
• Учитывайте возможные колебания нагрузки.
• Проводите расчеты с учетом скорости потока, чтобы избежать излишнего износа.

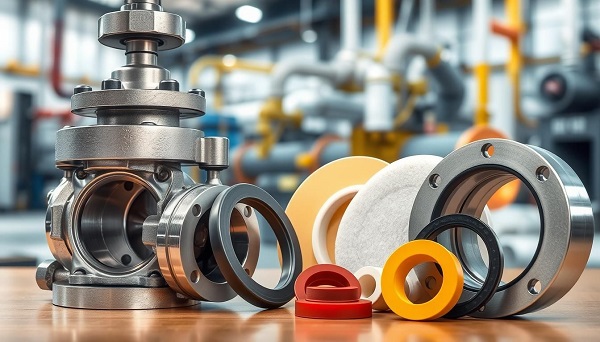

4. Материалы корпуса и уплотнительных элементов

При выборе паровых запорных вентилей важным аспектом является материал, из которого изготовлены их корпуса и уплотнительные элементы. Разные материалы обладают уникальными свойствами, которые влияют на долговечность и эффективность работы вентилей. В этом разделе мы рассмотрим основные материалы, используемые для производства паровых вентилей, их преимущества и области применения.

Углеродистая и легированная сталь

Углеродистые стали, такие как 25Л, 35Л и 20ГЛ, являются распространённым выбором для изготовления корпусов паровых вентилей. Эти стали обеспечивают хорошую свариваемость и стойкость к термической усталости, что делает их идеальными для работы в условиях теплоэлектростанций и котельных. Легированные стали, такие как 20ГМЛ, 12ХМ и 15ХМ, предлагают дополнительные преимущества, включая повышенную термостойкость и долговечность.

Нержавеющая сталь

Нержавеющая сталь, особенно аустенитного класса (например, 12Х18Н9ТЛ, 10Х18Н9Л и 08Х18Н10Т), обладает высокой коррозионной стойкостью. Эти материалы часто используются в пищевой и химической промышленности, где требуется защита от коррозии. Однако важно учитывать ограничения по содержанию хлоридов в паре, так как они могут повлиять на долговечность нержавеющих клапанов.

Чугун и специальные сплавы

Чугунные клапаны, такие как СЧ20 и ВЧ40, находят применение в системах с низким давлением (до 0,7 МПа). Они обладают хорошими механическими свойствами и устойчивостью к износу. Для экстремальных условий используются специальные сплавы, такие как монель, хастеллой и титановые сплавы. Эти материалы обеспечивают надёжность и долговечность в сложных эксплуатационных условиях.

Также стоит отметить, что выбор материалов уплотнений играет важную роль в обеспечении герметичности вентилей. Варианты уплотнений включают металл по металлу, фторопласт (ограниченно для пара), терморасширенный графит и композитные материалы на основе PTFE. Правильный выбор материалов уплотнений поможет предотвратить утечки и продлить срок службы оборудования.

5. Типы присоединений к паропроводу

При выборе паровых вентилей важно учитывать различные типы присоединений, так как они влияют на надёжность и ремонтопригодность систем. Рассмотрим три основных типа соединений: фланцевые, сварные и резьбовые. Каждый из них имеет свои особенности, которые необходимо учитывать при монтаже паровых вентилей.

Фланцевые соединения

Фланцевые паровые вентили обеспечивают высокую надёжность и простоту монтажа. Основные характеристики фланцевых соединений включают:

• Типы уплотнительных поверхностей: выступ-впадина, шип-паз, под прокладку.
• Материалы прокладок: паронит, спирально-навитые прокладки с графитовым наполнителем, металлические линзовые прокладки.
• Моменты затяжки болтов: критически важны для обеспечения герметичности соединения.

Сварные соединения

Сварные соединения паропроводов отличаются высокой прочностью и герметичностью. Однако они требуют квалифицированного выполнения и контроля. Основные аспекты сварных соединений:

• Типы разделки кромок: определяют качество сварного шва.
• Требования к сварщикам: необходимо наличие соответствующей квалификации.
• Контроль сварных швов: ультразвуковая дефектоскопия и радиография обеспечивают надёжность соединений.
• Преимущества и недостатки: неразъёмность обеспечивает абсолютную герметичность, но усложняет демонтаж.

Резьбовые соединения

Резьбовые клапаны для пара подходят для небольших диаметров (до DN50) и низкого или среднего давления. Их особенности включают:

• Типы резьб: трубная цилиндрическая G и коническая R.
• Уплотнительные материалы: лён, фум-лента, анаэробные герметики.
• Температурные ограничения: важно учитывать при выборе материалов.

При выборе типа присоединения необходимо учитывать параметры, такие как DN (диаметр номинальный), PN (давление номинальное) и условия эксплуатации. Правильный выбор обеспечит долговечность и надёжность работы паровых систем.

6. Конструктивные особенности запорных клапанов для пара

Конструкция запорных клапанов для пара играет важную роль в их надёжности и функциональности. Рассмотрим ключевые элементы, которые определяют их эффективность в эксплуатации.

Сальниковые уплотнения штока

Сальниковое уплотнение штока является одним из основных компонентов, обеспечивающих герметичность клапана. Оно состоит из сальниковой камеры, где используются различные виды набивок. К ним относятся:

• Асбестосодержащие и безасбестовые материалы
• Графитовые кольца
• Терморасширенный графит

Существует несколько схем поджатия, включая откидные болты и тарельчатые пружины, которые помогают компенсировать усадку. Регламент обслуживания и замены этих уплотнений также критически важен для поддержания работоспособности клапана.

Сильфонные уплотнения

Сильфонное уплотнение — это ещё один важный элемент, который обеспечивает надёжность работы запорного клапана. Металлические сильфоны могут быть однослойными или многослойными, сварными и цельнотянутыми. Используемые материалы, такие как нержавеющая сталь 08Х18Н10Т и сплав Inconel 625, гарантируют долговечность.

Ресурс циклов сильфонов варьируется от 10 000 до 50 000, что делает их отличным выбором для различных условий эксплуатации. Для защиты сильфона от механических повреждений часто используется дублирующее сальниковое уплотнение, что служит дополнительным страховочным элементом.

Маховики и приводные механизмы

Маховики паровых вентилей обеспечивают ручное управление, а приводные механизмы делают процесс автоматизированным. Существует несколько типов электроприводов, включая взрывозащищённые исполнения и моментные выключатели. Пневмоприводы, как поршневые, так и мембранные, также находят широкое применение.

Редукторы используются для снижения усилия на маховике, что делает управление клапаном более удобным. Указатели положения затвора обеспечивают визуальный контроль за состоянием клапана. Важно учитывать требования к приводам по быстродействию и безопасности, чтобы гарантировать надёжную работу всей системы.

7. Выбор паровых запорных вентилей по условиям эксплуатации

Правильный выбор паровых запорных вентилей зависит от множества факторов, связанных с условиями их эксплуатации. Эти факторы включают рабочее давление, температуру, а также возможные динамические нагрузки, такие как пульсации и гидроудары.

Системы высокого давления

В системах высокого давления, где давление превышает 6,4 МПа, а температура достигает 560°C, необходимо учитывать:

• Требования к материалам: использование теплоустойчивых легированных сталей, таких как 12Х1МФ и 15Х1М1Ф.
• Усиленные конструкции корпуса: для обеспечения надежности и безопасности.
• Сильфонные уплотнения: они помогают исключить протечки и обеспечивают долговечность.
• Байпасные линии: они необходимы для прогрева системы.

Системы низкого и среднего давления

Для систем низкого (до 1,6 МПа) и среднего давления (1,6–6,4 МПа) применяются:

• Чугунные и углеродистые стальные вентили: подходящие для котельных и тепловых пунктов.
• Типовые решения: оптимальные соотношения цены и ресурса.
• Надежность: учитываются условия эксплуатации паровых клапанов.

Учёт пульсаций и гидроударов

Динамические нагрузки, такие как пульсации и гидроудары в паропроводах, могут возникать по различным причинам:

• Быстрое закрытие клапана: это может привести к резким изменениям давления.
• Конденсационные пробки: могут вызвать дополнительные нагрузки на систему.
• Работа поршневых потребителей: влияет на стабильность давления.

Методы защиты от этих явлений включают:

• Демпфирующие устройства: помогают сгладить колебания давления.
• Увеличение времени закрытия: снижает риск гидроударов.
• Установка конденсатоотводчиков: рекомендуется перед вентилями для предотвращения аварийных ситуаций.

8. Обзор производителей паровых запорных вентилей

На российском рынке представлено множество производителей паровых запорных вентилей. Выбор подходящего поставщика является важным шагом для обеспечения надежности и безопасности работы паропроводных систем. В этом разделе мы рассмотрим ключевых игроков в этой области, разделив их на три категории: российские, европейские и азиатские производители.

Российские производители

Российские бренды вентилей, такие как АО «Армагус», ООО «Благовещенский арматурный завод» и АО «Алексинский завод тяжёлой промышленной арматуры», предлагают широкий ассортимент паровых вентилей. Эти компании соответствуют стандартам ГОСТ Р и имеют опыт поставок на объекты энергетики. Важно отметить, что они также обеспечивают доступность запасных частей и сервисную поддержку, что делает их надежными партнерами.

Европейские производители

Среди европейских производителей выделяются такие компании, как ARI-Armaturen из Германии и Spirax Sarco из Великобритании. Эти компании известны высоким качеством своей продукции и инновационными материалами. Однако стоит учитывать, что их продукция может иметь высокую цену и длительные сроки поставки, что может стать препятствием для некоторых клиентов.

Азиатские производители

Азиатские производители, такие как SUFA и Neway из Китая, а также L&T Valves из Индии, занимают свою нишу в бюджетном и среднем ценовом сегментах. Однако при выборе таких поставщиков важно учитывать риски, связанные с нестабильным качеством и возможным несоответствием заявленным характеристикам. Рекомендуется проводить входной контроль и проверку сертификатов, чтобы избежать неприятных сюрпризов.

При выборе поставщика паровых запорных вентилей стоит обращать внимание на соотношение цена-качество-доступность. Это поможет обеспечить надежность и эффективность работы вашей системы.

9. Правила монтажа и ввода в эксплуатацию

Монтаж паровых вентилей требует тщательной подготовки и соблюдения определённых правил. Это ключевой этап, который влияет на эффективность работы всей системы. В этом разделе мы рассмотрим основные шаги, необходимые для успешной установки и ввода в эксплуатацию запорной арматуры.

Подготовительные работы

Перед началом монтажа необходимо провести ряд подготовительных работ:

• Входной контроль арматуры: проверьте сопроводительную документацию, паспорта и сертификаты. Выполните визуальный осмотр на наличие дефектов и расконсервацию.
• Подготовка трубопровода: очистите трубы от окалины и мусора, проверьте соосность фланцев и устраните перекосы.
• Подготовка прокладок и крепежа: убедитесь, что все необходимые элементы готовы к установке.
• Инструктаж персонала: проведите обучение сотрудников, чтобы они знали, как правильно работать с оборудованием.

Технология установки

Правильная установка паровых вентилей включает в себя следующие этапы:

• Ориентация клапана: предпочтительно устанавливать клапан в вертикальном положении с штоком вверх для сальниковых вентилей. Для сильфонных допускаются небольшие отклонения.
• Последовательность затяжки фланцевых болтов: затягивайте болты крест-накрест с использованием динамометрического ключа.
• Сварка встык: для легированных сталей необходимо предварительное подогревание. Не используйте клапан как опору для трубопровода.

Испытания и проверка работоспособности

После установки важно провести испытания:

• Гидравлические испытания: проведите испытания на прочность и плотность с пробным давлением 1,5 PN.
• Пневматические испытания: проверьте герметичность затвора и плавность хода штока.
• Оформление актов: запишите результаты испытаний в паспорт арматуры.

Обратите внимание на технику безопасности при работе с паром высоких параметров. Это поможет избежать аварий и продлить срок службы оборудования.

10. Техническое обслуживание и продление срока службы

Техническое обслуживание паровых вентилей играет ключевую роль в их надежности и долговечности. Правильный уход и регулярные проверки позволяют избежать серьезных неисправностей и продлить срок службы арматуры. В этом разделе мы рассмотрим основные аспекты обслуживания и ремонта запорных клапанов.

Плановые проверки и обслуживание

Регулярные плановые проверки вентилей необходимы для обеспечения их эффективной работы. Рекомендуется проводить следующие мероприятия:

• Ежемесячный визуальный осмотр: проверка на предмет протечек через сальник и фланцевые соединения.
• Ежеквартальная подтяжка сальника: необходимо избегать перетяжки, чтобы не вызвать заклинивание штока.
• Ежегодная ревизия: включает частичную разборку, оценку состояния уплотнительных поверхностей и смазку резьбовых пар штока и маховика.
• Проверка момента открытия-закрытия: важна для оценки работоспособности клапана.

Типичные неисправности и методы устранения

Знание типичных неисправностей паровых клапанов поможет быстро реагировать на проблемы. Вот некоторые из них:

• Пропуск пара через затвор: может быть вызван износ уплотнительных колец или эрозией.
• Течь через сальник: возможна из-за усадки набивки или коррозии штока.
• Заклинивание штока: может происходить из-за накипи или отсутствия смазки.
• Трещины в корпусе: могут возникнуть из-за термической усталости или гидроударов.

Замена изношенных элементов

При необходимости замены изношенных элементов следует учитывать следующие рекомендации:

• Замена сальниковой набивки: выбирайте качественный материал и укладывайте его послойно с разбежкой замков.
• Замена уплотнительных колец затвора: необходима притирка и проверка на краску после замены.
• Замена сильфона: выполняется только в заводских условиях или сертифицированном сервисном центре.
• Замена шпинделя: требует внимательного подхода и соблюдения всех технологических норм.

Рекомендуется вести журнал обслуживания и планировать межремонтные интервалы для обеспечения надежной работы системы.

11. Распространённые ошибки при выборе паровой запорной арматуры

При выборе паровой запорной арматуры важно избегать распространённых ошибок. Неправильные решения могут привести к серьёзным последствиям, включая аварии и высокие эксплуатационные расходы. Рассмотрим три основные группы ошибок, которые часто совершаются при выборе вентилей.

Игнорирование условий эксплуатации

Первой и наиболее распространённой ошибкой является игнорирование реальных условий эксплуатации. Часто выбор арматуры осуществляется только по DN и PN, без учёта фактической температуры пара. Это может привести к разрушению уплотнений и утечкам.

Также важно учитывать частоту циклов открытия и закрытия. Например, сальниковый клапан может быстро терять герметичность при частых циклах, в то время как сильфонный клапан будет более надёжен. Нельзя забывать о пульсациях и вибрациях, которые могут вызвать усталостное разрушение штока. Установка клапана без байпаса на паропроводах высокого давления может привести к гидроударам при открытии.

Неправильный подбор материалов

Вторая группа ошибок связана с неправильным подбором материалов. Использование чугуна для пара среднего давления может привести к хрупкому разрушению. Применение углеродистой стали при температурах выше 425°C может вызвать графитизацию и потерю прочности.

Также важно учитывать совместимость материалов уплотнений с химическим составом пара. Например, разбухание фторопласта или вымывание графита может привести к серьёзным проблемам.

Экономия на качестве и безопасности

Третья ошибка заключается в ложной экономии. Закупка дешёвой арматуры неизвестных производителей без сертификатов может привести к авариям, остановке производства и штрафам со стороны Ростехнадзора. Отказ от сильфонных вентилей в пользу сальниковых на ответственных участках также может вызвать потери пара и рост эксплуатационных затрат.

Экономия на монтаже и пусконаладке может свести на нет все преимущества качественной арматуры. Неправильная установка может привести к значительным затратам на ремонт и обслуживание.

Заключение

Выбор паровых вентилей требует внимательного подхода и соответствия материалов рабочим параметрам пара. Учитывайте тип уплотнения штока — сальниковое или сильфонное. Это влияет на герметичность и частоту циклов. Правильный подбор типа присоединения и DN также критичен для обеспечения необходимой пропускной способности.

Соблюдение регламентов монтажа и обслуживания — залог надежности паропроводных систем. Ведение документации поможет в дальнейшем обслуживании и контроле. Грамотно подобранный и установленный паровой запорный вентиль обеспечивает безопасную и экономичную работу системы на десятилетия вперед.

Используйте эту статью как чек-лист при составлении опросных листов и технических заданий на закупку паровой запорной арматуры. Такой подход поможет избежать распространенных ошибок и повысит эффективность эксплуатации.

Вопросы и ответы

Какие факторы следует учитывать при выборе паровых запорных вентилей?

При выборе паровых запорных вентилей важно учитывать рабочее давление и температуру, требования к герметичности, пропускную способность, а также условия эксплуатации, такие как наличие пульсаций и гидроударов.

Каковы основные типы паровых запорных клапанов?

Основные типы паровых запорных клапанов включают сальниковые, сильфонные и шиберные задвижки. Каждый тип имеет свои преимущества и недостатки в зависимости от условий эксплуатации и требований к герметичности.

Каковы требования к материалам для паровых запорных вентилей?

Материалы для паровых запорных вентилей должны обеспечивать коррозионную стойкость, термостойкость и прочность. Углеродистые и легированные стали, нержавеющая сталь и специальные сплавы являются наиболее распространёнными материалами.

Как правильно монтировать паровые запорные вентили?

Правильный монтаж включает подготовительные работы, такие как проверка документов и очистка трубопровода, а также соблюдение технологии установки, включая правильную ориентацию клапана и последовательность затяжки фланцевых болтов.

Как часто нужно проводить техническое обслуживание паровых запорных вентилей?

Рекомендуется проводить плановые проверки ежемесячно, включая визуальный осмотр на предмет протечек, а также более глубокую ревизию с частичной разборкой не реже одного раза в год.

Какие типичные неисправности могут возникнуть у паровых запорных вентилей?

Типичные неисправности включают протечки через затвор, течь через сальник, заклинивание штока и трещины в корпусе. Каждая из этих проблем требует своевременного выявления и устранения для обеспечения надёжной работы.

Как выбрать производителя паровых запорных вентилей?

При выборе производителя следует учитывать репутацию компании, наличие сертификатов, качество продукции, а также доступность запасных частей и сервисной поддержки. Российские, европейские и азиатские производители предлагают различные варианты в зависимости от бюджета и требований.

Как избежать распространённых ошибок при выборе паровой запорной арматуры?

Чтобы избежать ошибок, необходимо учитывать реальные условия эксплуатации, правильно подбирать материалы и не экономить на качестве и безопасности. Важно проводить тщательный анализ всех факторов перед покупкой.
