Точность и качество при резке труб: факторы влияния

Как устроен мир трубопроводов и зачем вообще глубоко разбираться в резке труб? Потому что маленькая погрешность на разрезе может обернуться большими проблемами на этапе сварки, монтажа и эксплуатации. Представьте себе идеальный сварной шов, который держит давление и не растрескивается при перепадах температуры, но который проседает из‑за неровной кромки или перекоса. Резка труб — не просто процедура, а ключевой этап, от которого напрямую зависят прочность соединений, точность геометрии и, в конечном счете, безопасность объекта. В этой статье мы разберёмся, какие факторы влияют на точность и качество резки, как выбрать подходящий инструмент — труборез или станок — и как выстроить систему контроля, чтобы резка отвечала самым жестким требованиям.

Мы будем говорить простым языком, но без лишних клише. Всё основано на реальном опыте рабочих смен, на инженерных расчетах и на наблюдениях за тем, как ведут себя материалы under разные режимы резки. В конце концов, без грамотной обработки кромок и без дисциплины контроля качество резки может потеряться на первом же этапе. Поэтому цель статьи — дать не сухой набор правил, а конкретные практические решения: что проверить, какие параметры подбирать и как предотвратить типичные ошибки, которые появляются под нагрузкой.

Ключевые параметры резки и как они работают

Когда мы говорим о резке трубы, на первом плане чаще всего стоят три вещи: точность, состояние кромки и качество реза. Точность — это размерная правильность сечения, углы входа и выхода реза, соответствие размеру по чертежу. Качество резки складывается из чистого среза, отсутствия раковин, задиров, микротрещин и неровностей по краю. Обработка кромок — это последующая доводка кромки перед сваркой, которая снимает мелкие заусенцы и выравнивает плоскость стыка. Контроль — это систематическая проверка параметров и соответствий на каждом этапе.

Факторы, влияющие на точность, можно разделить на внешние и внутренние. Внешние — это условия резки: фиксация трубы, параллельность оси, состояние поверхности, наличие загрязнений, система охлаждения, положение режущего элемента. Внутренние — прочность и жёсткость инструмента, геометрия режущего инструмента, скорость подачи, режим резки, температура, состояние смазки. Любая из этих сторон может перегрузить систему и снизить точность. Поэтому когда мы планируем резку, важно смотреть на комплекс параметров, а не на отдельный пункт в вакууме.

Материалы и режимы резки

Разные металлы требуют разных режимов резки. Сталь и чугун ведут себя иначе, чем алюминий или медная труба. Толщина стенки влияет на скорость резки и температуру резки. Для толстой трубы нужна более плавная подача и лучшее охлаждение, чтобы избежать деформации и перегрева. Алюминий, наоборот, может быть подвержен термическим деформациям, если скорости слишком высокие или охлаждение недостаточное. В итоге точность и качество резки зависят от того, насколько грамотно подобраны режим резки и инструмент под конкретную матрицу. Важное правило: не пытайтесь «перегнать» материал, если оборудование не рассчитано на такие параметры.

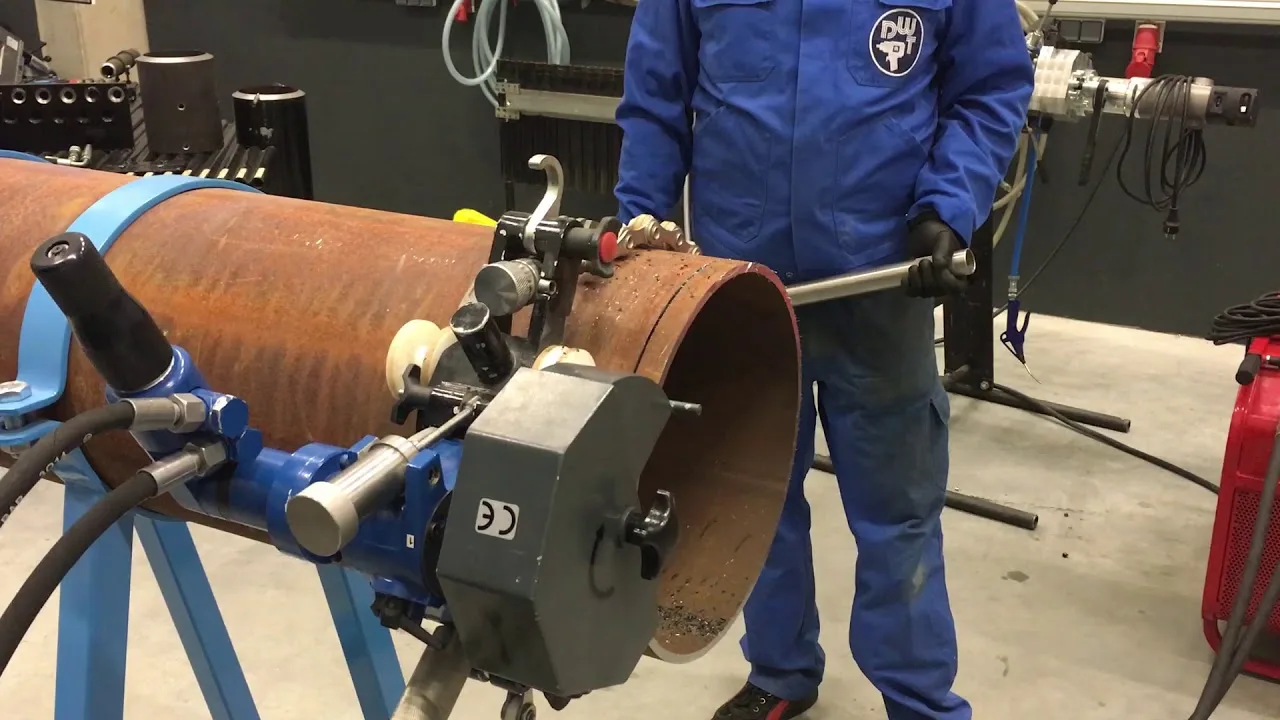

Следующий момент — источник резки. Резка труб может происходить как вручную с помощью трубореза, так и на специализированной машине или на ЧПУ‑станке. Каждый метод имеет свои плюсы и ограничения. Труборез хорош для точной, быстрой резки небольших партий и на строительной площадке. Станок — это возможность повторяемости, управляемости и минимизации человеческого фактора в условиях серийного производства. В нашем обзоре мы будем помнить оба подхода и говорить, как выбирать инструмент под задачу, а не наоборот.

Инструменты: труборез против станка

Труборез — это компактное и удобное решение. Он хорошо подходит для резки небольших диаметров и труб в полевых условиях. Но здесь важна плавная подача и точная фиксация. Любая коробка, ослабленная зажимная система или неровная посадка могут привести к отклонениям и ухудшению качества реза. Для точности трубы чаще требуют прецизионной настройки струбцин, параллельной подачи и контроля угла реза. Труборез требует большей внимательности к мелочам, но может быть вполне достаточным, если соблюдены условия и инструмент регулярно обслуживается.

Станок с ЧПУ или автоматический труборез позволяют достигать высокой повторяемости и меньших допусков в серии. Здесь критичны такие параметры, как жесткость основы, точность направляющих, качество режущего инструмента, а также система охлаждения и фиксации. В таких системах риск человеческого фактора снижается, но за ней стоит целый набор технических требований: чистые направляющие, мастера настройки и проверка смазки. Для сложных материалов и больших партий резки такие решения оказываются экономически выгоднее и дают запас по контролю качества.

Подготовка и настройка оборудования

Любая резка начинается с подготовки. Неправильная фиксация или непроверенная геометрия траектории может привести к несовпадению допусков и кромкам, требующим дополнительных затрат на переработку. В этом разделе перечислим практические шаги, которые помогут снизить риск ошибок и повысить точность резки.

Первый шаг — калибровка и проверка оборудования. Убедитесь, что подвижные элементы не имеют люфта, трубы без перекосов, линейки и углы — точны. Второй шаг — подготовка заготовки. Очистите поверхность от грязи, ржавчины и ржавчины, чтобы зажимы не скользили. Третий шаг — развёртка кромок. Если ожидается сварка, зазор и толщина кромок должны соответствовать проекту, иначе сварной шов может не выдержать нагрузки. Четвёртый шаг — установка режущего инструмента и выбор режимов. Подбор скорости резки, подачи и охлаждения критичен для сохранения точности.

Правильная фиксация — ключ. Труба должна быть зажата без перекоса, с минимальным биением. Любой сдвиг в процессе резки приводит к фазовым отклонениям в резе и к потерям по точности. Используйте выверенные упоры, регулируемые бабки и контроль параллельности. После фиксации обязательно проверьте параллельность поверхности с опорой, чтобы рез получался ровным по всей длине.

Порядок действий для минимизации отклонений

1. Определите диаметр трубы и толщину стенки по чертежу. Подберите соответствующий режущий инструмент и скорость резки.
2. Подготовьте трубу: очистите кромку, удалите заусенцы на конусах и грани, проверьте плоскость торца.
3. Зафиксируйте трубу в зажимах без перекоса, используйте выверенные упоры и контроль параллельности.
4. Установите инструмент под нужным углом и проверьте геометрию реза на тестовом образце.
5. Проведите пробную резку на коротком отрезке и измерьте точность и качество реза, затем скорректируйте параметры.

После этих шагов вы будете видеть, что даже небольшие корректировки в скорости подачи или охлаждении могут значительно увеличить качество резки и точность. Контроль на начальном этапе — ваш единственный шанс сохранить нужный уровень параметров на длинной партии.

Обработка кромок и сварка

Обработка кромок — это не просто удаление заусенцев. Это выравнивание угла, снятие микрорельефа, подготовка посадки под сварной шов. Неправильно обработанная кромка может привести к неплотному стыку, отслоению слоя металла и появлению микротрещин при сжатии. Правильная обработка кромок помогает обеспечить равномерный контакт, снижает риск зон переработки и способствует более качественной сварке. В системах качества это считается неотъемлемой частью цикла резки и подготовки к монтажу.

Важно помнить: обработка кромок должна быть согласована с видом сварки и материалом. Для стали нержавеющей стали применяются разные режимы доводки по сравнению с углеродистой сталью. Толщина кромки и угол должны соответствовать технологии сварки, чтобы шов был однородным и прочным. После обработки обязательно выполните контроль формы торца и чистоты поверхности. Устраняйте любые дефекты до финальной сборки, чтобы не ухудшать кинематику стыка и не нарушать геометрию системы.

Контроль качества резки

Контроль — это система наблюдения и проверки на каждом этапе. Он включает измерения геометрических параметров, анализ поверхности реза и проверку соответствия чертежу. Наличие четкой методики контроля снижает риск дефектов как в текущем объеме работ, так и в будущих сменах.

Ниже — практический набор контрольных действий, который можно внедрить в любой производственный процесс. Он позволяет оперативно определить, где надо скорректировать режим и инструмент, чтобы сохранить качество резки на должном уровне.

• Визуальная оценка реза: отсутствие трещин, заусенцев и неровной кромки. Проверяйте как торец, так и сам резной участок по всей длине.
• Измерение длины и диаметра: сравнивайте фактическую длину реза с допустимыми погрешностями и контурами чертежа. Применяйте штангенциркуль или лазерное измерение.
• Проверка параллельности торцов: используйте плоскость или линейку для проверки, что торцы реза параллельны оси трубы.
• Контроль угла: угол реза должен соответствовать требованиями проекта, чтобы обеспечить плотную посадку сопряженных элементов.
• Проверка кромок после обработки: убедитесь, что кромки чистые, без заусенцев и с одинаковой толщиной по всей окружности.

Важно внедрить регламент: кто и как проводит контроль, какие инструменты и какие калибры применяются, и как быстро фиксировать несоответствия. Такую систему можно сделать частью рабочих дневников и отчётности по каждому изделию, что существенно повышает общую надёжность процесса.

Сравнительная таблица: методы резки труб

Практический гайд: шаг за шагом для популярных материалов

Разберём случаи на примерах — сталь, нержавеющая сталь и алюминий. Это поможет понять, как подбирать режимы резки и как корректировать обработку кромок под конкретный металл. В каждом разделе приведены конкретные параметры и практические советы, которые можно применить в рабочих условиях.

Сталь с обычной углеродистой структурой

Углеродистая сталь требует внимательного подбора скорости резки и подачи: слишком быстро — риск деформации и перегрева, слишком медленно — перегрев и риск ухудшения качества. Режим резки обычно предполагает умеренную скорость и хорошее охлаждение. Обратите внимание на зажимы: труба должна быть зафиксирована прочной, чтобы не было вибраций, которые могут повлиять на точность.

Обработка кромок после резки для стали — стандартная процедура: снятие заусенцев, выравнивание кромки, минимизация зазоров. В зависимости от толщины стенки и назначения соединения можно использовать разные методы обработки, например шлифование или фрезерование. Контроль после обработки помогает убедиться, что поверхность подходит для сварки и что стык будет прочным.

Нержавеющая сталь

Нержавеющая сталь часто требует умелого применения прохождения резки и охлаждения. Важно поддерживать чистоту режущей кромки и использовать смазочно‑охлаждающую жидкость, чтобы снизить риск налипания и перегрева. Для нержавеющей стали характерен риск образования термических трещин при резке, поэтому режимы должны предусматривать мягкую подачу и соответствующую толщину реза. Точность здесь особенно критична, чтобы избежать деформации и обеспечить равномерный контакт на сварке.

После резки и обработки кромок контролируйте остаточные деформации и геометрию торца. В нержавеющей стали обычно допускается более тонкая кромка и точный угол резания, чтобы обеспечить сварку без дефектов. Правильный контроль качества резки на этом этапе — залог долговечности соединений в агрессивной среде.

Алюминий

Алюминий отличается более низкой прочностью и высокой пластичностью. Его легко повести под действием тепла, поэтому важно избегать перегревов, которые приводят к потере прочности и к деформациям. Скорость резки должна быть подобрана так, чтобы обеспечить чистый рез без зазубрин, а подача — умеренная. В обработке кромок для алюминия часто применяют более щадящие режимы доводки и особые абразивы, чтобы не образовывались микротрещины на крае.

Контроль качества резки для алюминия включает проверку чистоты реза и отсутствия трещин. Плохая обработка кромок может повлечь за собой проблему посадки деталей и усиленный износ сварного шва. Важно поддерживать порядок и чистоту на участке резки, чтобы избежать примесей и налипания металла на режущий инструмент.

Условия эксплуатации и качество резки: реальная практика

Ключ к стабильной точности — постоянство условий. Даже лучший инструмент и грамотная настройка не помогут, если в цехе шумно и пыльно, если зажимы подсевшие, если охлаждение не работает должным образом. Поэтому очень важно выработать стандартные практики, которые можно повторять в любой смене. Ниже — набор рекомендаций, который помогает держать качество резки на одном уровне в реальном производстве.

Прежде всего — стандартизация. Сформируйте регламент по выбору инструментов, режимов резки, подготовке и контролю. Разделите обязанности: кто отвечает за зажимы и фиксацию, кто управляет подачей и скоростью, кто следит за охлаждением и чистотой. Признайте важность малого — маленькие детали оказываются решающими в больших заказах. Грамотно настроенная система контроля позволяет выявлять отклонения на ранних этапах и оперативно корректировать процесс.

Система документов и мониторинга качества

Качество резки нельзя судить по одному распылу улыбки сварщика после первого шва. Нужно системно документировать параметры и результаты. Внести в рабочую практику можно следующие элементы: журнал параметров резки, карта заготовок, протокол проверки кромок и итоговый акт по изделию. Такой подход облегчает анализ причин отклонений, позволяет проследить долю брака и определить узкие места в цепочке.

Не забывайте об обучении персонала. Ваша команда должна знать не только «как», но и «почему» — почему подача должна быть такой, почему охлаждение важно именно сейчас, почему отклонения по углу недопустимы. Объяснение причин делает людей внимательнее к деталям и повышает общую культуру производства. В итоге результаты по качеству резки улучшаются заметно и стабильно.

Заключение

Точность и качество резки труб — явная дисциплина, где каждый параметр, каждый инструмент и каждая операция влияют на итоговую сборку. От выбора трубореза или станка до последующего контроля и обработки кромок — в этой цепочке нет слабых звеньев, которые можно пропустить. Когда вы выстраиваете системный подход к резке, вы не просто получаете аккуратный торец под сварку, вы создаёте основы безопасной и долговечной конструкции.

Ваша задача — сочетать практические шаги с профессиональной дисциплиной: правильно зафиксировать трубу, подобрать режим резки под материал, аккуратно обрабатывать кромки и не забывать про контроль на каждом этапе. Тогда качество резки становится не случайностью, а закономерностью, а точность — не мечтой, а реальностью, к которой стремится каждый проект. Начните с малого — с проверки зажимов и тестовой резки на куске образца — и продолжайте строить процесс так, чтобы он работал без сбоев, как часы. В этом и состоит искусство резки труб: учитывать множество факторов, не упускать детали и держать курс на совершенство в каждом изделии.
